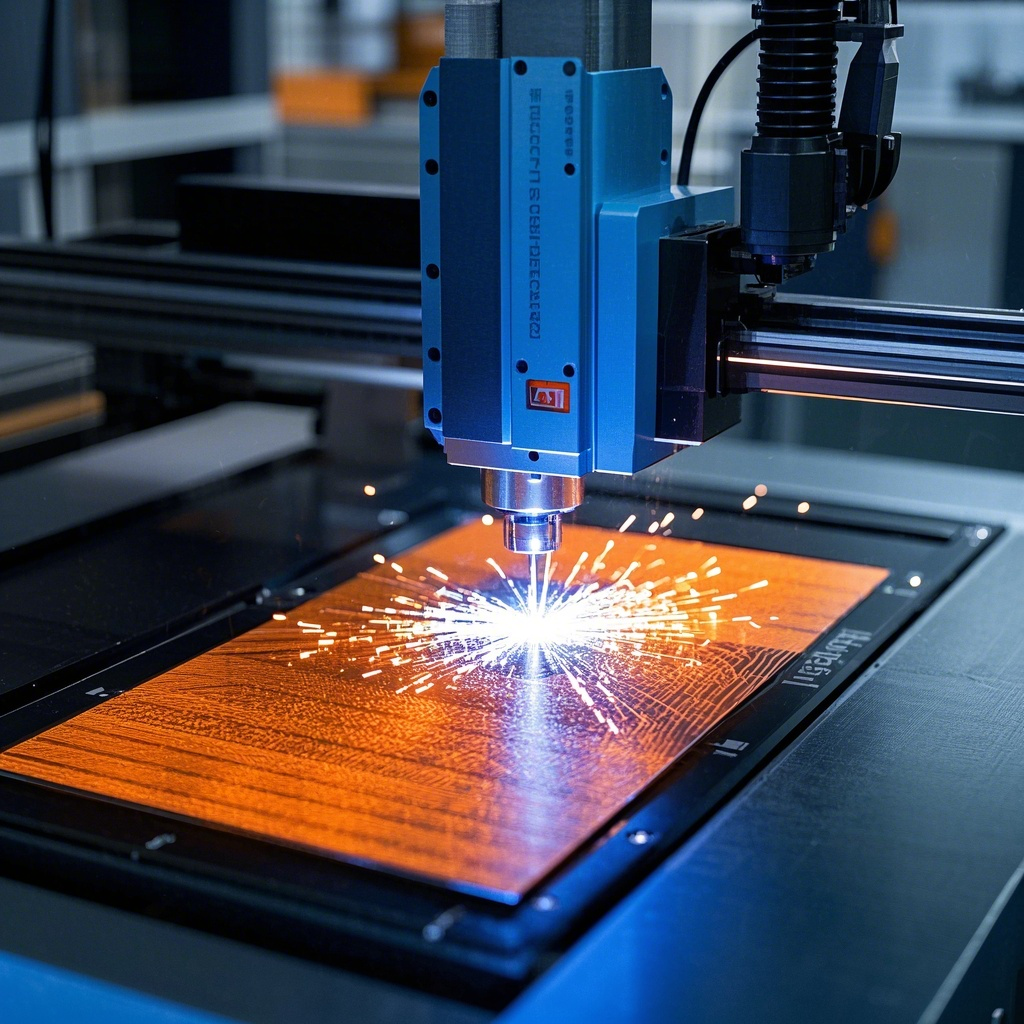

電子基板激光切割設備選型與維護全攻略

一、核心組件與技術參數

1.激光器系統

（1）紫外（UV）激光器：波長 355nm，適用于 FR4、陶瓷等脆性材料，熱影響區小于 10μm。

（2）光纖激光器：功率范圍 100W-6000W，切割速度快，適合金屬基基板，如鋁基板切割速度可達 1500mm/s。

（3）皮秒 / 飛秒激光器：超短脈沖激光，用于柔性薄膜和納米級加工，如 PI 膜切割邊緣粗糙度 Ra≤0.3μm。

2.運動控制系統

（1）龍門雙驅結構：Y 軸雙邊伺服電機驅動，重復定位精度 ±0.01mm，適用于大幅面基板切割。

（2）三維五軸聯動：支持曲面切割和復雜軌跡加工，如汽車輪轂罩的三維切割。

3.輔助系統

（1）視覺定位：600W 像素 CCD 相機，結合 AI 算法實現 ±0.025mm 的定位精度。

（2）煙霧凈化：負壓吸塵系統可將切割產生的粉塵濃度控制在 0.1mg/m3 以下，符合環保標準。

二、設備選型關鍵指標

1.切割精度與效率

（1）精度要求：消費電子基板需達到 ±0.05mm，半導體封裝基板需 ±0.02mm。

（2）效率優化：雙平臺交換系統可將上下料時間縮短至 5 秒，如某設備廠商的 PD5060 系列設備 UPH（每小時產能）達 300 片。

2.材料兼容性

（1）金屬基：鋁基板、銅基板需選擇高功率光纖激光器，搭配氮氣輔助切割。

（2）陶瓷基：Al2O3、AlN 基板推薦碟片激光器，切割邊緣無崩邊。

（3）柔性材料：FPC、PI 膜需使用皮秒激光器，避免熱變形。

3.智能化與自動化

（1）智能編程：支持 DXF、Gerber 文件導入，自動生成切割路徑，減少人工干預。

（2）遠程運維：通過 IIoT 平臺實現設備狀態監控，故障預警準確率達 90%。

三、典型設備對比與應用場景

四、設備維護與故障排除

1.日常保養要點

（1）光學鏡片：每日使用脫脂棉蘸取乙醇擦拭反射鏡和聚焦鏡，避免手指接觸鍍膜表面。

（2）冷卻系統
