高端IC載板鉆孔工藝難點與綠光皮秒鉆孔機解決方案：超越激光技術深度解讀

摘要： 5G通信、人工智能芯片的算力提升，推動IC載板向更高密度、更細線路演進。當孔徑邁向30μm甚至20μm時，傳統混合激光加工在底膠清潔、孔壁形貌控制方面遭遇瓶頸。本文基于超越激光為國內某頭部封測廠提供的12臺綠光皮秒鉆孔機交付經驗，深度解析綠光皮秒技術在ABF載板、BT載板加工中的工藝參數、常見缺陷對策及智能化生產方案。

一、 高端載板鉆孔的技術挑戰

1.1 材料復合化帶來的加工難題

高端IC載板通常由銅箔、ABF（Ajinomoto Build-up Film）增層材料、BT（Bismaleimide Triazine）芯板構成。其中，ABF材料含有大量無機填料（SiO?），對激光能量的吸收特性與樹脂差異顯著。

傳統CO?激光：雖能高效加工樹脂，但難以穿透銅層，且對填料區域易產生“微裂紋”

紫外納秒激光：可加工銅，但熱影響導致ABF材料中的填料顆粒脫落，形成孔壁凹坑

1.2 超越激光的應對思路

超越激光的技術團隊研究發現，綠光皮秒鉆孔機的532nm波長恰好位于銅的高吸收區（吸收率65%）和ABF填料的低損傷區之間。通過精確控制能量密度（控制在1.5-2.5 J/cm2范圍內），可實現銅層的氣化剝離，同時避免填料顆粒的機械崩出。

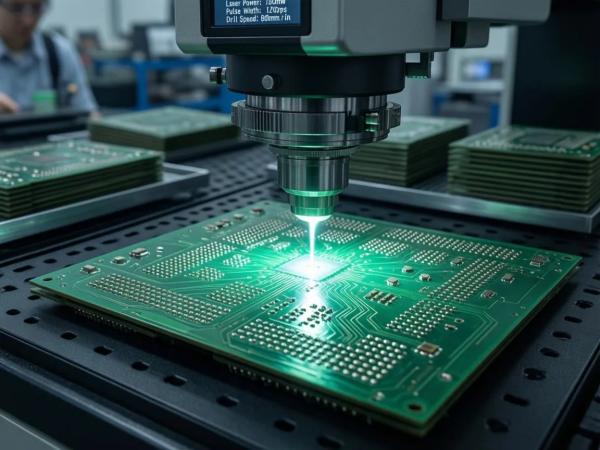

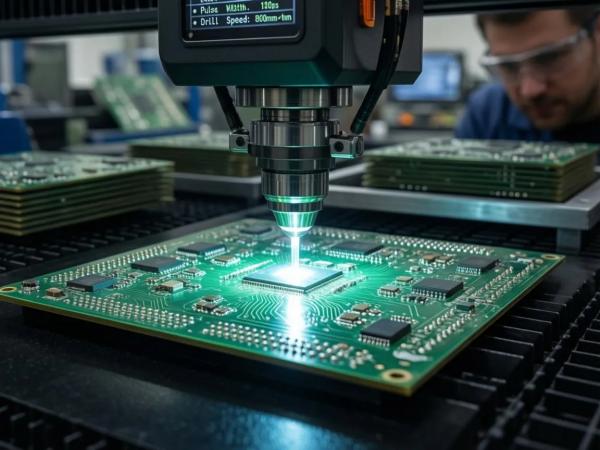

二、 綠光皮秒鉆孔機的核心技術解析

2.1 “冷加工”效應的微觀驗證

超越激光與SGS通標檢測合作，對綠光皮秒鉆孔機加工的載板盲孔進行FIB（聚焦離子束）切割觀測：

孔壁熱影響層厚度：<0.8μm（傳統紫外納秒激光為4-6μm）

樹脂與玻纖界面結合緊密，無分層現象

ABF填料顆粒保持完整，無脫落或熔融跡象

2.2 光束整形技術：解決錐度難題

高斯光束加工深孔時，能量集中于中心，易形成“V”型孔。超越激光自主研發的平頂光束整形系統，將能量均勻分布，使得：

深徑比從4:1提升至8:1（孔徑30μm，深度240μm）

孔底直徑與孔口直徑偏差<2μm

特別適用于PoP（Package on Package）封裝中的堆疊孔加工

2.3 智能化控制系統

超越激光的綠光皮秒鉆孔機搭載了AI智能補償模塊：

實時監測加工過程中的等離子體光譜，反推材料去除狀態

當檢測到能量異常（如銅殘?jiān)r(shí)，自動微調下一脈沖的功率

數據上傳MES系統，實現每孔的加工參數追溯

三、 客戶案例：國內某封測廠ABF載板量產線改造

3.1 項目背景

客戶：江蘇某封測龍頭企業（日月光/長電科技供應鏈）
產品：FCBGA封裝載板，用于服務器CPU
要求：孔徑30μm，深度40μm，底膠殘留<2μm，孔位精度±5μm
原工藝：CO?+UV混合激光（兩次加工），良率88%，主要缺陷為底膠殘留和孔型橢圓

3.2 超越激光實施方案

一次性交付8臺GYP-50H型綠光皮秒鉆孔機，配置：

雙光路并行加工系統，單機UPH提升40%

在線AOI檢測模塊，實時反饋孔型數據

與客戶MES系統對接，實現工藝參數的自動下發與記錄

3.3 效果評估

經過6個月量產驗證：

單孔加工時間從0.12秒縮短至0.07秒

底膠殘留平均值降至0.5μm，滿足Intel下一代CPU載板要求

綜合良率提升至94.5%，預計年節約成本超800萬元

該案例詳情已收錄至超越激光官網“典型客戶”欄目，歡迎查閱。

四、 綠光皮秒鉆孔機常見問題與對策（Q&A）

Q1：加工盲孔時底膠去除不干凈怎么辦？
A：通常是由于能量不足或焦點偏移導致。超越激光建議采用“兩步法”：第一步用較高能量（2.0 J/cm2）去除大部分介質，第二步用較低能量（1.2 J/cm2）配合平頂光進行底部清潔。設備內置的智能脈沖串模式可自動執行這一過程。

Q2：綠光皮秒機能加工多大尺寸的板子？
A：超越激光現有標準機型最大加工幅面為650mm×750mm，可滿足大多數載板拼版需求。對于超大板（如服務器主板），可定制雙工作臺交替加工方案，實現無間斷生產。

Q3：設備的耗材和維護成本高嗎？
A：綠光皮秒鉆孔機為全固態激光器，無消耗性耗材（如機械鉆頭）。主要維護項為光學鏡片清潔（建議每月一次）和冷卻系統保養（每半年一次）。超越激光提供全國24小時響應服務及年度保養套餐。

Q4：超越激光與其他品牌相比，優勢在哪里？
A：超越激光深耕PCB行業12年，擁有超過150人的工藝研發與售后服務團隊。相比進口品牌，我們提供：

本土化工藝數據庫：針對國產板材（生益、南亞等）預置優化參數

快速打樣服務：48小時免費出具測試報告

靈活的付款方案：支持分期，降低客戶初期投入

五、 未來趨勢：從鉆孔平臺到微加工中心

展望未來，綠光皮秒鉆孔機的應用邊界正在不斷擴展。超越激光已著手研發基于同一平臺的多功能微加工中心，集成鉆孔、開窗、切割、刻線等多種工藝。配合機器視覺和AI算法，未來有望實現“一次上料，全部完成”的柔性制造模式。

對于追求極致精度和穩定性的IC載板制造商而言，選擇超越激光不僅是購買一臺設備，更是獲得一個持續進化的工藝合作伙伴。
